中医舌诊图像分析教学系统

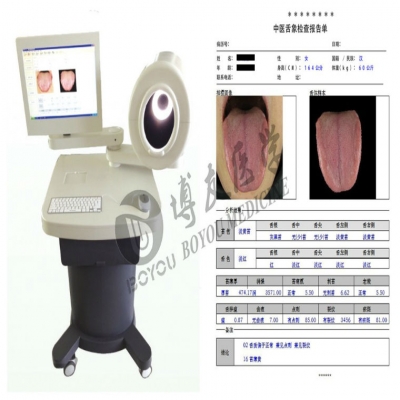

ZMT-1A中医舌诊图像分析系统(台车式）

ZMT-1A 中医舌象仪是传统中医理论精华与现代先进科技的完美结合,运用现代科学方法为舌诊建立客观指标，使其更准确、更客观地反映人体机能状态，把舌诊研究建立在可靠的科学数据与图形的基础上，从而提高中医理论学术水平和临床诊断能力。是上海中医药大学在中医诊断客观化领域近30 年研究成果的结晶，实现了中医舌诊的客观化和标准化。ZMT-1A 中医舌象仪精确度较高、稳定性强，适用于临床、教学与研究的辅助诊断，将有力推动中医临床、教学、科研的发展和现代信息科学与中医学的交融。中医舌象分析仪已在上海龙华医院、上海曙光医院试用，采集并分析了几千例舌图像，分析结果与临床诊断符合率较高。

中医舌象数字化采集分析系统适用范围：供医疗机构进行舌象诊测信息采集及辅助体质辨识；供中医辨证参考用。

[工作原理]

在特定的光源环境下，采用照相机获得患者舌像信息，运用国际照明委员会（CIE）色差公式和支持向量机（SVM）、动态形状模型（ASM）等多项成熟先进技术，对舌体图像的颜色、纹理、轮廓进行特征提取，将这些特征值与特征数据库中的阈值进行比对，给出舌象分析结果。

1、 计算机控制内部相机进行自动对焦拍摄,操作简单，图像清晰，完全实现舌象采集自动化。

2、 采用数字化舌象采集平台与标准化方法还原，使舌象真实再现。

3、 内部摄像采用模拟自然光源并能进行光线调节,使采集环境保持稳定。

4、 由计算机自动分析采集到的图像并进行判断。

5、 可以随时查询病例报告并打印舌诊报告功能书。

6、 可以分析舌质颜色、舌苔颜色、舌形状、舌态。

[输出结果]

【基本参数】

外形尺寸（长*宽*高）：470mm*470mm*500mm 重量：12KG 工作电压：220V  频率：50HZ

【光源参数】

环形光源系列-RI12045

产品特点：高密度LED列阵，高亮度，配漫射板导光。

白色   DC:5.8~16.8V  功率：19.0~22.5W   亮度5000mcd  色温5600K

材质：合金树脂 led

使用环境：-25TO+85度

保存环境：-40TO+100度

【相机配置】

数码相机(佳能: 机身特性：APS-C规格数码单反 有效像素：800万 显示屏尺寸：2.5英寸 约20.7万像素液传感器尺寸：22.2*14.7mm CMOS高清摄像：高清（720P） 产品重量：约450g（仅机身） 存储卡类型：SD/SDHC/SDXC卡 机身颜色：干练黑色，金属灰色  续航能力：使用取景器拍摄：23连拍功能：连拍速度 JPEG：快门速度：1/4000秒至1/60秒)

【系统配置】

优派1948液晶显示器：19英寸,主板：微星：B75MA-P45,CPU 型号：酷睿I3处理器,CPU 频率：2.9GHz,内存容量：2GB DDR3 1333MHz,硬盘容量：500GB 显卡芯片：Intel GMA HD 3000,操作系统：Windows XP 64bit,显卡类型：核心显卡,音频系统：集成,有线网卡：1000Mbps以太网卡。

【产品组成】

舌象分析系统台车     1台

工作台               1台

19寸显示器          1台

数码相机             1台

定制光源             1只

数据线               1根

电源线               1根
